CA6150普通车床

CA6150普通车床

CA6150普通车床

0.00
0.00

商品描述

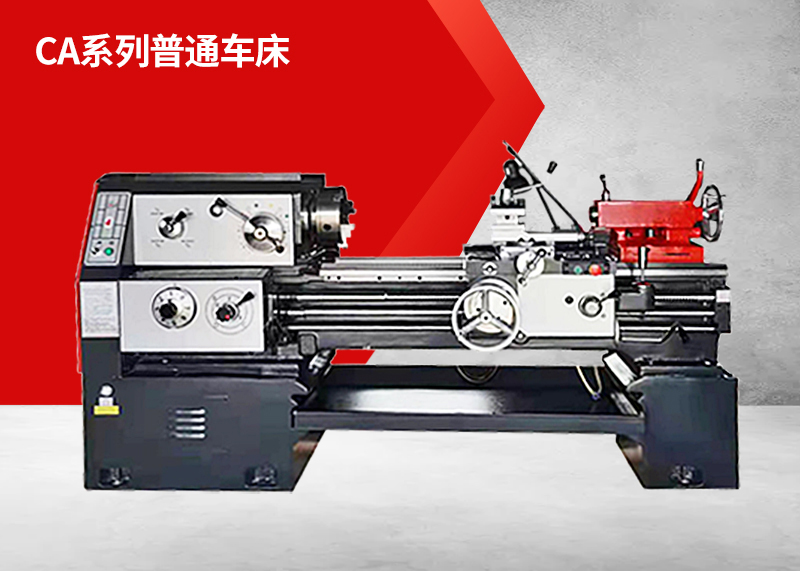

CA6150普通车床


CA系列普通车床外观新颖,外观设计将人体工程学理念融于成熟的机床结构,增强操作手感。主要钣金件采用了醒目的红色与灰色冲压件,整体效果美观。有以下几点:
一、规格整齐:
CA系列普通车床规格齐全,品类繁多。包括直床身车床、马鞍床身车床及大孔径车床。具有较高的刚度,导轨面经中类淬火,经久耐磨。
二、功能完备:
能够承担多种材料的端面、内外圆柱、圆锥面及其它旋转面的车削加工。更可精确加工各种公制、英制、模数、径节螺纹。此外,钻孔、铰孔、拉油槽等工作也能轻松胜任。
三、性能:
配备大直径主轴前轴承,且与同类产品相比具有更宽的床身跨度,实现较高的结构刚性,使产品性能达到新的高度。

CA6150普通车床产品参数:


单位 CA6150A CA6250A
床身回转直径 mm 500 500
刀架上回转直径 mm 300 300
马鞍内回转直径×有效长度 mm - 720×210
工件长度/车削长度 mm 750/650 1000/900 1500/1400 2000/1900 750/650 1000/900 1500/1400 2000/1900
主轴中心至床身平面导轨距离 mm 250 250
主轴孔径/主轴孔前端锥度 mm φ52  φ52


/莫氏圆锥6号 /莫氏圆锥6号
主轴转速级数  正转/反转
44189 44189
主轴转速范围


正转 r/min 50Hz:11-1600 50Hz:11-1600


60Hz:12-1680 60Hz:12-1680
反转 r/min 50Hz:14-1580 50Hz:14-1580


60Hz:16.8-1896 60Hz:16.8-1896
纵向进给量范围(64种)


标准进给 mm/r 0.08-1.59 0.08-1.59
小进给 mm/r 0.028-0.054 0.028-0.054
加大进给 mm/r 0.86-3.16 0.86-3.16
横向进给量范围(64种)


标准进给 mm/r 0.04-0.79 0.04-0.79
小进给 mm/r 0.014-0.027 0.014-0.027
加大进给 mm/r 0.86-3.16 0.86-3.16
刀架纵/横向的快移速度 m/min 纵向4 纵向4


横向2 横向2
加工螺纹范围


公制螺纹44种 mm 1-192 1-192
模数螺纹39种 mm 0.25-48 0.25-48
径节螺纹37种
1-96 1-96
上/下刀架行程 mm 140/320 140/420
刀架转盘回转角度 ° ±90 ±90
主轴中心线至刀具支承面距离 mm 26 26
刀杆截面尺寸 mm 25×25 25×25
尾座主轴直径×行程及主轴孔锥度 mm 75×150 75×150


莫氏圆锥5号 莫氏圆锥5号
丝杠螺距 mm 12 12
主电机功率 kW 7.5 7.5
主机净重(约)


750mm kg 2060 2060
1000mm kg 2140 2140
1500mm kg 2290 2290
2000mm kg 2640 2640
主机轮廓尺寸(长×宽×高)


750mm mm 2418×1037 2418×1037


×1312 ×1312
1000mm mm 2668×1037 2668×1037


×1312 ×1312
1500mm mm 3168×1037 3168×1037


×1312 ×1312
2000mm mm 3668×1037 3668×1037


×1312 ×1312
