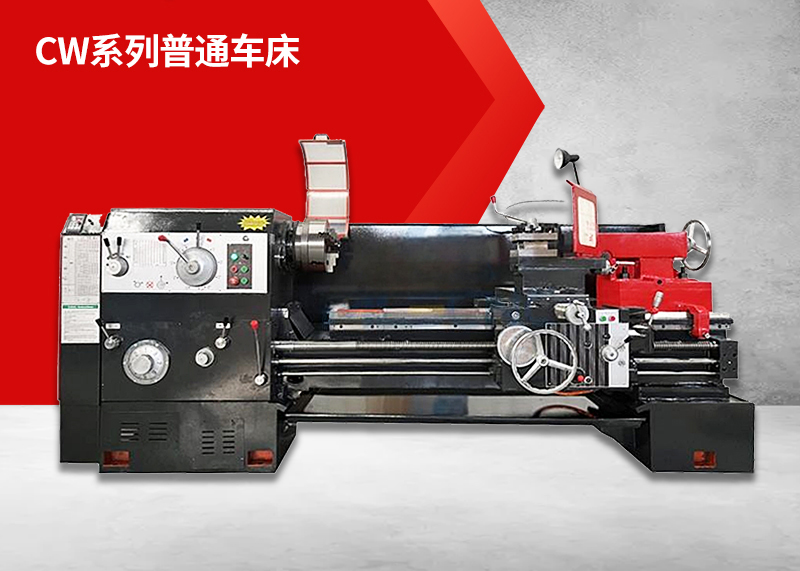

CW6163普通车床
CW6163普通车床
0.00
0.00
商品描述
CW6163普通车床
CW系列普通车床床身采用整体铸造结构式床身，内部筋板布局合理，有较高的刚性，导轨采用中频淬火磨削工艺。在滑动导轨面处采用贴防爬行导轨板等工艺措施，摩擦阻尼系数等动态特性处于状态，避免了低速爬行现象的发生。装配的主轴具有温升低、热变形小，精度高的特点，使主轴长期工作时保持各项精度的相对稳定。
CW6163普通车床主轴轴承选用国内的产品。主轴箱采取对称结构，使热变形均匀，避免主轴中心产生偏移。为减少热变形，床头箱采用油浴循环润滑。主轴前端采用双向角接触球轴承的三支撑结构，提高了精度，增强刚性。主轴箱内齿轮均经淬火磨削工艺，保证传动精确、噪声低。
CW6163普通车床参数：
| 项目 | 单位 | CW6163B/C |
| CW6263B/C | ||
| 床身上回转直径 | mm | 630 |
| 刀架上回转直径 | mm | 350 |
| 工件长度 | mm | 750,1500,2000, |
| 3000-15000 | ||
| CW(93/80Q) | ||
| 系列无750规格 | ||
| 马鞍槽内回转直径/有效宽度 | mm | 970/300 |
| 主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） |
| 主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种6-800 |
| (B系列） | ||
| 18种8.5-800 | ||
| (C系列） | ||
| 纵进给量级数和范围 | mm/r | 64种0.06-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 |
| 横向进给量与纵进给量的比率 | ||
| 床鞍快移速度 | mm/min | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种 1-240 |
| （另有14种非标螺纹） | ||
| 英制螺纹种数、范围 | 26种 14-1 t.p.i | |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 |
| 径节螺纹种数、范围 | 24种 28-1 DP | |
| 下刀架横向行程 | mm | 450 |
| 上刀架行程 | mm | 200 |
| 尾座套筒行程 | mm | 250 |
| 尾座套筒锥度 | 莫氏5号 | |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 |
| 主电机功率 | kW | 11 |
| 快速电机功率 | kW | 1.1 |
| 冷却泵电机功率 | w | 90 |
| 机床宽度×高度/包装宽度×高度 | mm | 1380×1450 |
| ×1720×1710 | ||
| 1380×1770/ | ||
| (CW6180Q) | ||
| 1440×1835/ | ||
| 1800×2340 | ||
| (CW6193系列） | ||
| 750 | mm | |
| 1500 | mm | 3700/ |
| 2000 | mm | |
| 3000 | mm | 5250/ |
| 4000 | mm | 6120/ |
| 5000 | mm | 7200/ |
| 750 | mm | |
| 1500 | mm | 4300/ |
| 2000 | mm | |
| 3000 | mm | 5300/ |
| 4000 | mm | 6400/ |
| 5000 | mm | 7400/ |
| 床身宽度 | mm | 550 |
| 承重 | kg | 2000 |
| 项目 | 单位 | CW6163B/C |
| CW6263B/C | ||
| 床身上最大回转直径 | mm | 630 |
| 刀架上最大回转直径 | mm | 350 |
| 最大工件长度 | mm | 750,1500,2000, |
| 3000-15000 | ||
| CW(93/80Q) | ||
| 系列无750规格 | ||
| 马鞍槽内回转直径/有效宽度 | mm | 800/300 |
| 主轴通孔直径和轴头型式 | mm | φ104；D11(B系列） φ130；D11(C系列） |
| 主轴通孔前端锥体和顶尖锥度 | mm | φ120(B系列） φ140(C系列）莫氏5号 |
| 主轴转速级数和范围 | r/min | 18种7.5-1000(B系列） |
| 18种8.5-800(C系列） | ||
| 纵进给量级数和范围 | mm/r | 64种0.05-24.3 |
| 范围1：1 | mm/r | 0.1-1.52 |
| 范围16：1 | mm/r | 1.6-24.3 |
| 用交换齿轮微量进给范围 | mm/r | 0.05-0.76 |
| 横向进给量与纵进给量的比率 | ||
| 床鞍快移速度 | mm/min | 4000 |
| 机床丝杠螺距 | mm | 12(公制）1/2"（英制） |
| 公制螺纹种数、范围 | mm | 50种 1-240 |
| （另有14种非标螺纹） | ||
| 英制螺纹种数、范围 | 26种 14-1 t.p.i | |
| 模数螺纹种数、范围 | mm | 53种 0.5-120 |
| 径节螺纹种数、范围 | 24种 28-1 DP | |
| 下刀架最大横向行程 | mm | 315 |
| 上刀架最大行程 | mm | 200 |
| 尾座套筒行程 | mm | 250 |
| 尾座套筒锥度 | 莫氏5号 | |
| 床身导轨宽度及淬火硬度 | mm | 550RC52 |
| 主电机功率 | kW | 11 |
| 快速电机功率 | kW | 1.1 |
| 冷却泵电机功率 | w | 90 |
| 机床宽度×高度/包装宽度×高度 | mm | 1380×1450 |
| ×1720×1710 | ||
| 1380×1770/ | ||
| (CW6180Q) | ||
| 1440×1835/ | ||
| 1800×2340 | ||
| (CW6193系列） | ||
| 750 | mm | 2890/3440 |
| 1500 | mm | 3690/4240 |
| 2000 | mm | 4070/ |
| 3000 | mm | 5190/5740 |
